把 LLM 焊死在硬件里：BitROM 的 ROM 单元 vs HNLPU 的金属线
LLM 推理有个绕不开的物理事实：自回归解码的运算强度（operational intensity）趋近 1——每个 token 都要把几百 GB 权重从存储里搬一遍。GPU 的解法是堆 HBM 带宽、堆并行；另一派人认为这是治标，主张把权重直接焊死在芯片里，让”取权重”这个动作从物理上消失。
2025 年下半年出现了两条代表路线，方向一致、手法截然相反：
- BitROM（Keio 大学, ASP-DAC 2026, arXiv:2509.08542）：权重熔进 ROM 单元，单管存两个 1.58-bit 三元权重，面向边缘
- HNLPU（中科院计算所 + 寒武纪, arXiv:2508.16151）：权重嵌进 M8+ 金属线拓扑，硅单元完全参数无关，面向数据中心
两条路各自回答了一个关键问题。BitROM 回答”怎么把权重塞进小面积“，HNLPU 回答”怎么让掩膜成本付得起“。第二个问题，才是硬连线方案真正的生死线。
共同的出发点：权重搬运是原罪
传统加速器（包括所有 GPU）本质是时间复用（time-multiplexing）硬件神经元——DianNao 2014 年确立的第一性原理。但 LLM 自回归解码把数据复用的机会抽干了：每生成一个 token，全量权重都要重新读一遍，运算强度 ≈ 1。调度、量化、稀疏、投机解码都只能缓解，不能根除存储带宽瓶颈。
硬连线（hardwiring）的逻辑是：既然权重每次都要用、每步都用、从不变化，为什么不把它变成电路本身？完美架构-模型匹配、零取权重开销、常量算术电路——这是极端专用化的终极形态。代价是流片后权重不可变。
路线 A：BitROM —— 把密度压进 ROM 单元
BitROM 的思路是借 BitNet 的东风：1.58-bit 三元量化把模型缩小到 ROM 塞得下的尺寸。LLaMA-7B 的权重按 CiROM 摊开要 1,000+ cm²（14nm），BitNet-1B 只要几十 cm²——这就是设计目标。
它的密度武器是 BiROMA：一个晶体管存两个三元权重（源/漏分别接代表 0、+1、-1 的三根信号线，复用两侧端口），M1/M2/M3 最小间距布线，位密度 4,967 Kb/mm²，比上一代数字 CiROM 高 10×。配套 TriMLA 做 local-then-global 累加，比较器判零直接关断累加器，白赚 BitNet 的稀疏性。65nm 后仿 20.8 TOPS/W，14nm 外推 Falcon3-1B 全模型 16.71 cm² + KV-cache eDRAM 10.24 cm²。
它的边界很清楚：面向 1B 级小模型、短序列边缘场景。ROM 单元是 2D 硅器件网格，权重密度受器件尺寸约束——这就是 Cell-Embedding 路线的天花板。
路线 B：HNLPU —— 把信息塞进金属线的 3D 拓扑
HNLPU（Hardwired-Neurons LPU）来自 DianNao 团队直系（中科院计算所 State Key Lab of Processors + 寒武纪），目标直接是 gpt-oss 120B。naive 硬连线需要 176,000 mm² 的 CMAC 阵列、拆成 200+ 芯片——这不是面积问题，是钱的问题：每颗芯片权重不同，掩膜必须全定制，200 套 × $30M = $6B NRE，经济上直接死刑。

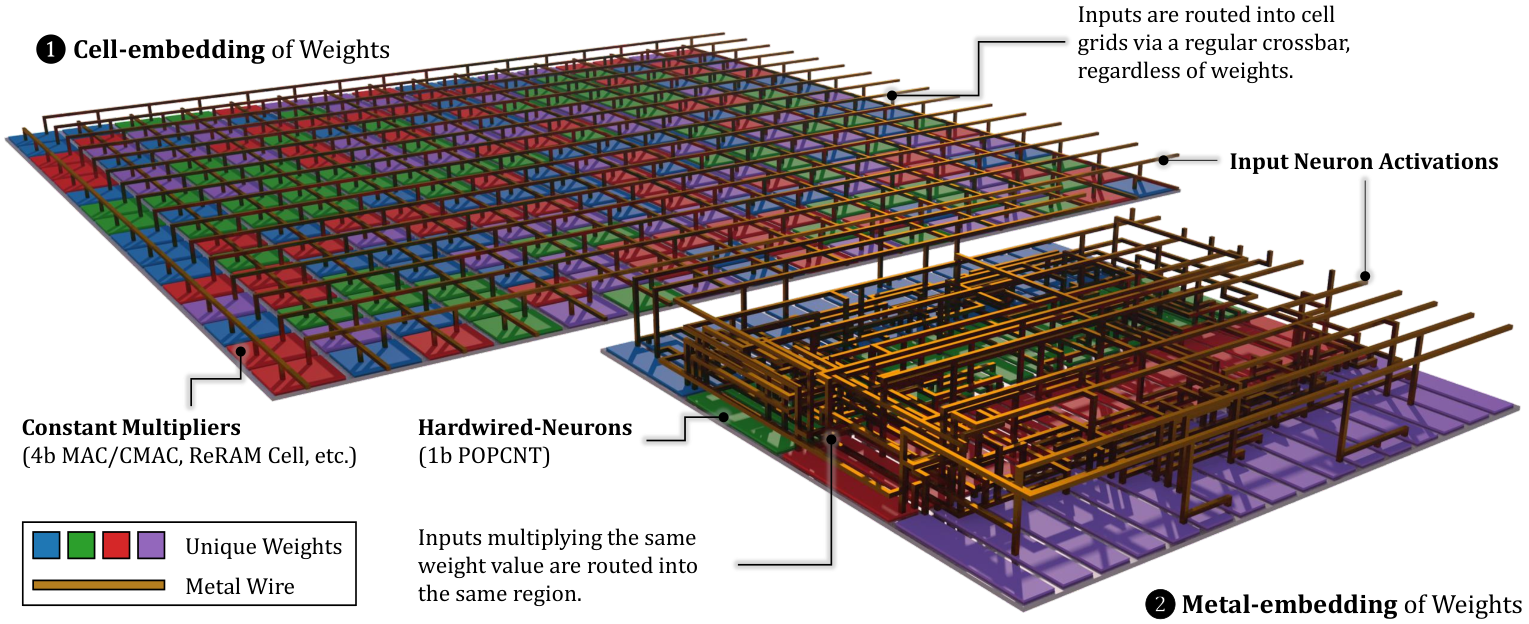

Metal-Embedding 的破局点：权重不写在硅器件里，写进金属线的 3D 拓扑。HN（Hardwired-Neuron）单元先做公因子提取（a·x₁+a·x₂ = a(x₁+x₂)）和位串行（LSB-first + CSA 树），再把 FP4 的 16 个唯一权重值各配一个 POPCNT 累加器，用金属线把输入路由到对应累加器——硅单元与参数完全无关。
这一下打开了两个盒子：
- 密度：金属线拓扑是 3D 的，信息密度天然高于 2D 器件网格 → 面积比 CMAC 网格 -93.4%，从 200+ 芯片压到 16 芯片
- 掩膜同质性：70 层掩膜里 60 层跨芯片完全共享（所有 FEOL + 关键 BEOL，包括全部 EUV 层）；只有 10 层 M8+ 参数相关金属层，且可以用 193i 光学光刻（便宜）做 → 掩膜成本 -86.5%（初次流片）/-92.3%（参数更新 re-spin），总计 112× 削减
分水岭：掩膜经济学

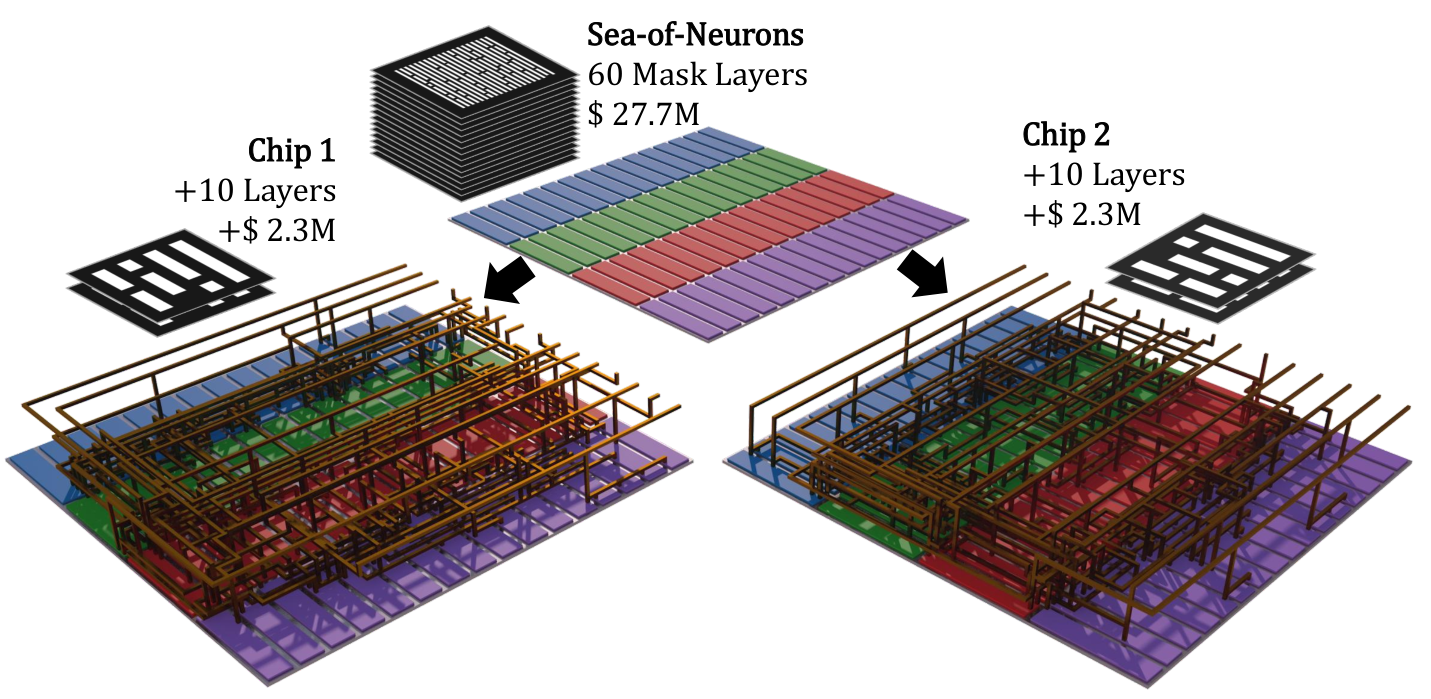

BitROM 和 HNLPU 的密度战各有千秋，但 HNLPU 真正的贡献在于把”参数更新”变成一种可以负担的重流片。Sea-of-Neurons 架构下：预制造共享 60 层掩膜的参数无关 HN 阵列（$27.7M），每个模型只需追加 10 层定制金属（+$2.3M/芯片）——换模型、更新权重，都只是换金属层的事。
这直接回答了硬连线方案最常被质疑的问题：”权重变了怎么办？”答案是：重流片成本从 $30M/套降到 $2.3M/芯片，加上 ME 层走 193i 而非 EUV，re-spin 周期也大幅缩短。NRE 从 $6B 压到 $59–124M，进入商业可讨论区间。
直接对比
| 维度 | BitROM | HNLPU |
|---|---|---|
| 来源 | Keio 大学（ASP-DAC 2026） | ICT CAS + 寒武纪（arXiv 2025） |
| 权重载体 | ROM 单元（1 管 2 三元权重） | M8+ 金属线 3D 拓扑 |
| 量化 | BitNet 1.58-bit 三元 | FP4 |
| 目标模型 | Falcon3-1B（18 层） | gpt-oss 120B（36 层, MoE 128 exp） |
| 场景 | 边缘（32–256 序列） | 数据中心（4U 机箱） |
| 工艺 | 65nm（14nm 外推） | 5nm |
| 面积 | 16.71 cm² + 10.24 cm² eDRAM（14nm） | 16 × 827 mm² = 13,232 mm² |
| 能效 | 20.8 TOPS/W | 36 tokens/J（1,047× H100） |
| 吞吐 | 边缘单流 | 249,960 tokens/s（5,555× H100） |
| 掩膜策略 | 标准 ROM 流程 | 60/70 层共享 + 193i 定制金属 |
| 运行时适配 | LoRA 旁路（0.3% 参数） | 无（完全焊死，仅 re-spin） |
| NRE 逻辑 | 标准流片 | $6B → $59–124M（112× 削减） |
PD 视角：这是两种不同的工程美学
对做物理设计的人来说，这两篇分别展示了后端的两极：
BitROM 是”密度工程”。M1-M3 最小间距的三线信号路由、E/O 双侧对称的双向读出、外设只占 4.8% 面积——把存储密度从单元级做到布线级，是教科书级的版图功夫。65nm 标准数字流程即可后仿验证，工程落地路径清晰。
HNLPU 是”制造经济学工程”。它的核心创新不在电路，在于重新定义了掩膜的复用边界：把参数依赖从整个工艺堆栈里剥离出来，压缩进 10 层高层金属。M8-M11 布线密度 <70%、零 overflow、DRC/LVS clean、寄生 R=164Ω/C=7.8fF——论文确实做了 sign-off 级验证。HN Array 占 69.3% 面积却只消耗 24.9% 功耗（MoE 每步激活 4/128 experts），功耗密度 0.3 W/mm²，2.5D 封装热预算轻松。
一句话：BitROM 赢在单位面积塞进多少权重，HNLPU 赢在单位美元做出多少权重。
冷静判断
两篇论文都值得读，但都要带着怀疑：
- 都没有流片。BitROM 是 65nm 后仿，HNLPU 是 5nm 后布局估算 + CNSim 系统建模。5,555×、1,047× 这些数字在真实硅面前都只是估算。
- HNLPU 的商业模式没有先例。”60/70 层共享掩膜 + 定制金属”需要 foundry 配合做预制造标准化阵列——现实中还没有厂商提供这种服务，这是论文最大的隐含假设。
- BitROM 的 LoRA 是实用主义：ROM 焊死但留了旁路，0.3% 参数即可迁移任务；HNLPU 则彻底赌单一模型统治——”cognitive substrate”的通用性来自一个主导模型的泛化，不是硬件可重编程性。
- HNLPU 的经济分析敏感：TCO 在 annual-update 假设下才 break-even（低量场景 $96.6–197.8M vs H100 集群 $191.2M，区间上下限差 2×）；掩膜价格、晶圆价格都来自引用而非实测。
总结
两条路线回答的是同一个问题：当权重不再变化，硬件能多激进？ BitROM 说”把权重熔进 ROM，边缘跑 1B 模型”；HNLPU 说”把权重画进金属线，数据中心跑 120B 模型”。一个用单元密度解决规模，一个用掩膜复用解决成本。它们共同的潜台词是：模型-硬件协同设计的下一站，不是更大的 HBM 堆叠，而是重新定义”权重在哪里”。对硬件工程师来说，这两篇合起来是一份完整的”极端专用化”路线图——顺便说一句，HNLPU 里能看到 DianNao 到寒武纪 12 年的技术积累，而 BitROM 展示了学术团队如何在 65nm 上做出 10× 的密度突破。硬连线 LLM 的浪潮可能比我们想象的更近。
-
BitROM: arXiv:2509.08542 代码 - HNLPU: arXiv:2508.16151
