BitROM：把十亿参数的 LLM 塞进只读存储
计算-存储一体（Compute-in-Memory, CiM）喊了很多年，多数方案死在一个矛盾上：权重要更新，就不是真正的一体。SRAM/DRAM 类 CiM 每次换任务都要把权重重新写进阵列，数据搬运的能耗又回来了。CiROM（Compute-in-Read-Only-Memory）是这条路的极端形态——权重在流片时就熔进 ROM，运行时彻底不搬权重。代价是灵活性为零，而且密度天花板让人绝望：LLaMA-7B 全部权重按 CiROM 摊开，14nm 下需要超过 1,000 cm² 硅面积（arXiv 2509.08542 Fig. 1a）。
Keio 大学的 Wenlun Zhang、Kentaro Yoshioka 团队（合作者含南京大学 Xinyu Li）在 ASP-DAC 2026 发表的 BitROM，把这条死路走通了。关键不是把 ROM 做得更密，而是换了一个模型来适配 ROM。
核心思路：模型给硬件让路
BitNet 系列把 LLM 权重压到三元值 {-1, 0, +1}，每个参数约 1.58 bit（BitNet b1.58, arXiv:2402.17764）。这带来三个硬件红利：
- MAC 退化成加减法——乘法器可以整个拆掉
- 权重大量为 0——BitNet 天然稀疏，可以跳过空转
- 1B 参数模型面积塌缩——14nm 下从 LLaMA-7B 的 1,000+ cm² 降到几十 cm²，进入可流片区间
BitROM 的全部设计都围绕这三条展开。三元量化不是论文的贡献（那是 BitNet 的），贡献在于把 CiROM 的每个电路模块都重做一遍去匹配三元权重。
三大创新：BiROMA、TriMLA、DR eDRAM
1. BiROMA：一个晶体管存两个权重

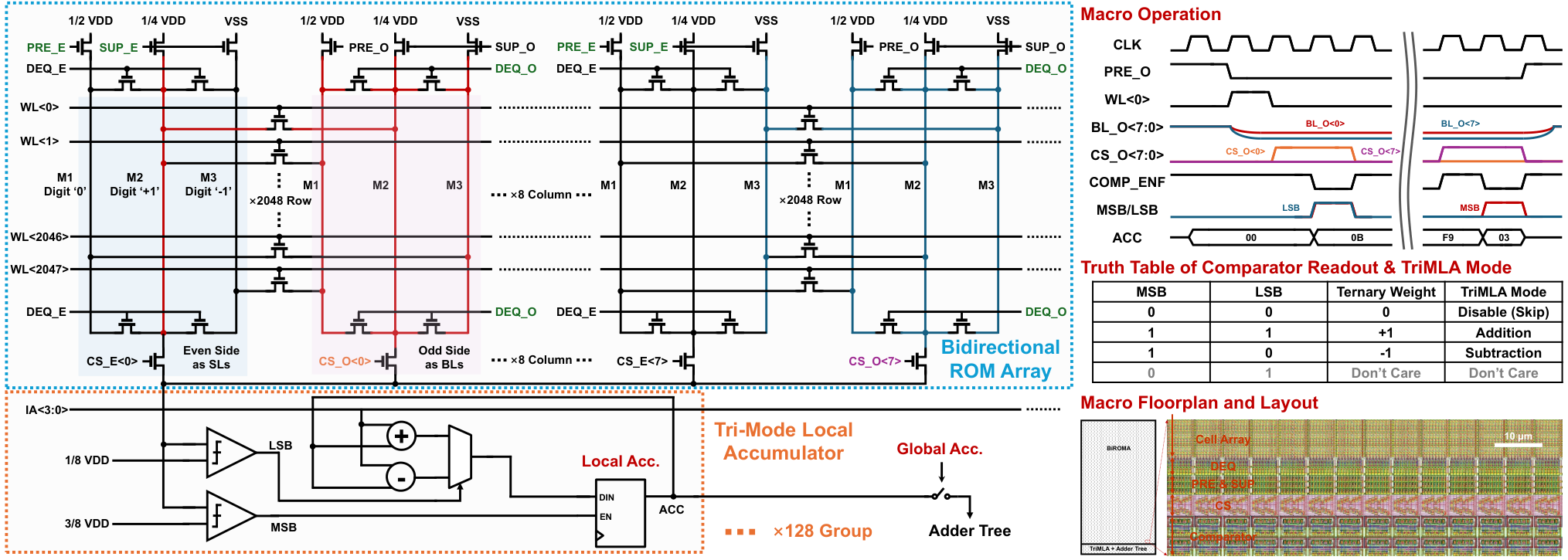

传统 ROM 一个晶体管存 1 bit。BiROMA（Bidirectional ROM Array）的狠活是一个晶体管存两个三元权重——把源极/漏极分别接上代表 0、+1、-1 的三根信号线（1/2 VDD、1/4 VDD、VSS），复用两侧端口读出两个值。阵列 2,048 行 × 1,024 列，信号线走 M1/M2/M3 最小间距规则，存储密度拉到 4,967 Kb/mm²，比上一代数字 CiROM（DCiROM, ASPDAC’25, 487 Kb/mm²）高 10×。
作为 PD 工程师，这条值得细看：E/O 双侧对称结构让每列既可以当源线（驱动）也可以当位线（读出），方向可逆——这是把布线密度和功能复用压到极限的典型手法。论文已完成后端布局验证，外设逻辑（TriMLA + 加法树）只占宏总面积的 4.8%，主要面积全部在 ROM 阵列本体。
2. TriMLA：先局部、后全局的累加策略
传统数字 CiROM 每小组单元配一个加法树，面积被加法树吃掉大半。TriMLA（Tri-Mode Local Accumulator）改成局部先算、全局后算：
- 8 列 BiROMA 共享一个 TriMLA，先做局部累加
- 两个比较器（参考电压 1/8 VDD 和 3/8 VDD）判出权重模式：MSB 判零（权重为 0 直接关断累加器使能，白赚 BitNet 的稀疏性），LSB 判加减
- 通道算完，加法树才做一次全局汇总
8-bit 输出宽度就够了——正负权重对称分布，动态范围天然受限，论文用实测验证不会溢出。支持 4-bit/8-bit 激活，8-bit 走双周期位串行。
3. DR eDRAM：解码期的 KV-cache 自我刷新
LLM 自回归解码有个被忽视的规律：KV-cache 一旦写入，后续每一步解码都要读它。早期 token 被读的次数最多——序列长度 n 时，第 0 个 token 被读 n 次。

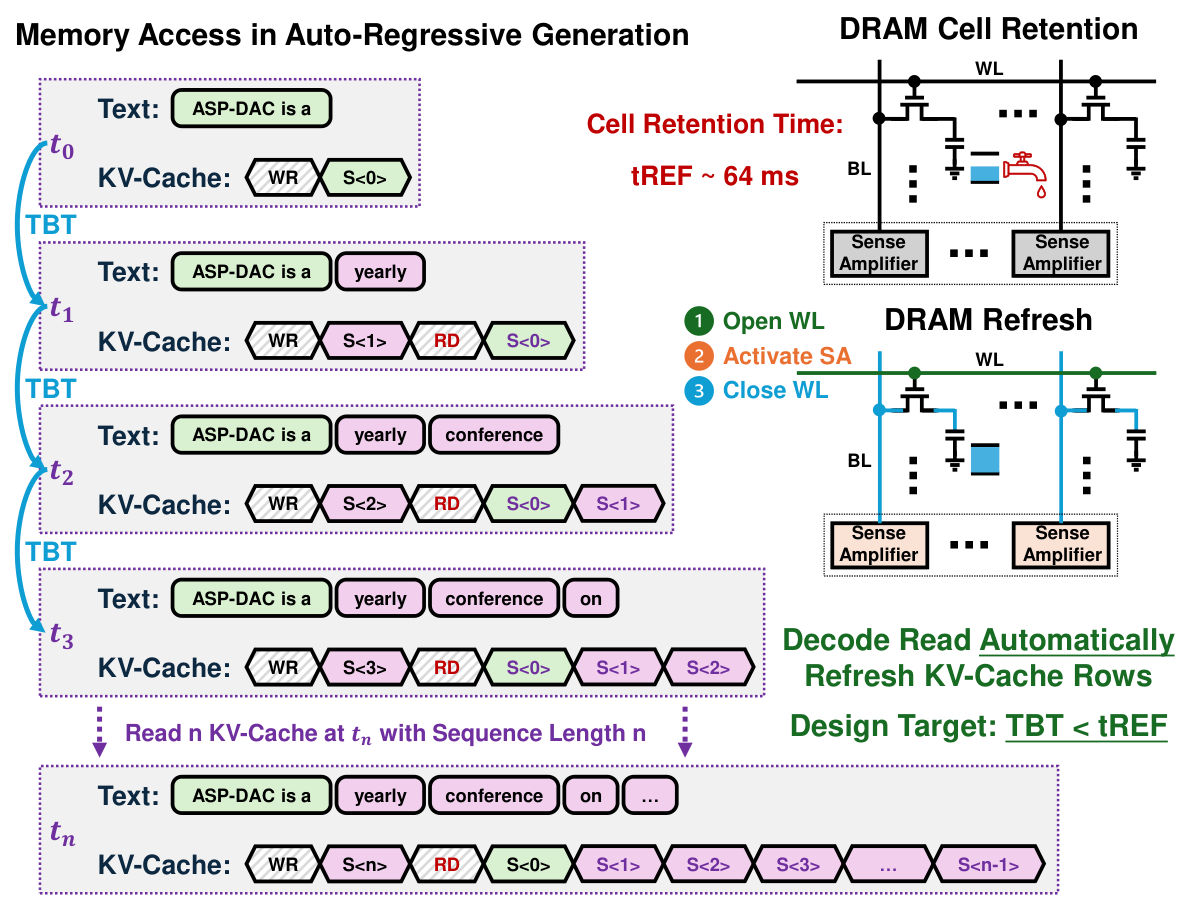

DR eDRAM 的点子很妙：既然每步都读，读操作本身就完成了 DRAM 刷新（DRAM 打开 WL 读出即自动刷新）。只要 token 间间隔（TBT）小于 DRAM 保持时间（典型 64 ms），片内 eDRAM 就完全不需要显式刷新管理。把前 1/4 的早期 token 放片内，序列长度 128 时外部 DRAM 访问减少 43.6%（Fig. 5b）。
外部 DRAM 访问削减 ≈ 片内缓存早期 token 的比例 × 2
（序列 128、缓存 32 个早期 token → -43.6%）
LoRA 适配：ROM 焊死了，灵活性靠旁路
CiROM 权重流片即固定，这是硬伤。BitROM 用 LoRA 低秩适配器解决：在 attention 的 Value/Output 投影和 MLP 的 Down 投影上插 rank-16 适配器（6-bit 量化权重、8-bit 激活），只加 0.22%–0.3% 参数，多任务迁移效果接近全量微调。消融实验显示放错位置（Query/Key、Gate/Up）效果几乎为零——适配器位置比数量重要得多。有趣的是，BitNet 量化模型任务分数反而超过全精度模型（过拟合更少），这是个反直觉但合理的观察。
实验结果：数字 CiROM 的密度反击
| 设计 | 工艺 | 类型 | 能效 (TOPS/W) | 位密度 (Kb/mm²) | KV 优化 |
|---|---|---|---|---|---|
| Slim-LLaMA (ISSCC’25) | 28nm | 数字 | 255.9 | - | 无 |
| ML-ROM (ESSCIRC’23) | 65nm | 模拟 | 1,324.26 | 375 | 无 |
| ASSCC’24 QLC CiROM | 28nm | 模拟 | 8.49 | 3,648 | 无 |
| CICC’24 混合 SRAM/ROM | 28nm | 模拟 | 7.8/3.8 | 1,657 | 无 |
| DCiROM (ASPDAC’25) | 65nm | 数字 | 38.0/9.0 | 487 | 无 |
| BitROM（本文） | 65nm | 数字 | 20.8/5.2 | 4,967 | -43.6% |
BitROM 的 20.8 TOPS/W 在纸面上不是最高——模拟 CiROM 能飙到 1,324 TOPS/W（ESSCIRC’23）。但注意两点：模拟方案以精度和可靠性为代价（LLM 对计算误差极其敏感，这正是模拟 CiM 在 Transformer 上难以落地的原因），而 BitROM 是全数字、确定性计算，后仿验证过的。它的卖点是密度 + 免权重更新 + KV-cache 优化三者叠加的系统级效率。
14nm 外推：Falcon3-1B（18 层 Transformer、GQA 4 KV head）全模型 16.71 cm² + DR eDRAM 10.24 cm²。论文目标明确是边缘场景——短序列（32–256）、指令执行、问答这类任务，不是数据中心推理。
IC 工程师视角：为什么值得关注
- 数字 CiROM 是 PD 友好的：无模拟宏、无 ADC/DAC，标准单元 + ROM 阵列，65nm 标准数字流程即可做后仿验证。对比模拟 CiM 需要的定制版图、校准电路，工程落地路径完全不同。
- 密度工程的标杆：单管双权重 + M1-M3 最小间距信号线 + E/O 双向复用，把”存储密度”从单元级做到布线级，这是实打实的 physical design 功夫。
- KV-cache 正在成为片内一等公民：DR eDRAM 的”读即刷新”思路，对任何自回归推理芯片的存储层级设计都有启发——哪怕不用 CiROM，片内 KV-cache 缓冲的比例优化逻辑可以直接借鉴。
- 软硬协同的教科书案例：BitROM 的价值不在于某个电路单点突破，而在于把 BitNet 的三元稀疏特性贯穿到阵列、累加器、存储管理每一层。这正符合当前模型-硬件协同设计的行业共识。
局限与冷静判断
- 权重焊死是根本约束：换模型即换芯片，LoRA 只是微调旁路，改变不了 ROM 的不可重编程本质。它赌的是 BitNet 生态成为标准。
- 20.8 TOPS/W 不是性能王者：相对 Slim-LLaMA（255.9 TOPS/W）低一个量级，优势在”免重载”的系统效率与密度，不在峰值能效。
- eDRAM 依赖解码访问模式：prefill 阶段或写密集场景不能照搬”读即刷新”假设。
- 65nm 是证据不是终点：14nm 的 16.71 cm² 是外推估计，真实流片验证还早。
总结
BitROM 给”边缘跑 LLM”指了一条与 HBM 军备竞赛完全不同的路：不堆带宽，而是把权重和计算焊在一起，让模型反过来适应硬件。1.58-bit 三元量化 × 数字 CiROM 的乘积，让十亿参数模型从 1,000+ cm² 的荒谬面积压缩到 27 cm²（含 KV-cache 存储）。密度 10×、DRAM 访问 -43.6%、全数字确定性计算——对做物理设计的人来说，这是一份密度工程的漂亮作业；对做架构的人来说，这是一个”先选模型、再画芯片”的协同设计范本。模型-硬件协同设计的下一站，可能不是更大的 HBM 堆叠，而是这种把数据路径焊死在存储里的极端方案。
| 论文：arXiv:2509.08542 | 代码 | ASP-DAC 2026（DOI: 10.1109/ASP-DAC66049.2026.11420813） |
